    毫米波測試電纜組件之CT-P系列



							2022/11/25






    （一）簡介
    鎧裝電纜是由不同材料導體裝在有絕緣材料的金屬套管中，被加工成彎曲的堅實組合體。鎧裝電纜包括鎧裝熱電偶、鎧裝熱電阻、鎧裝加熱器和鎧裝引線
    它是由多層結構保護，且具有良好穩幅穩相指標、性能穩定、可靠耐用的測試電纜組件。并且是云器件及裝配車間、測試實驗室及自動化實驗設備應用上的理想產品。

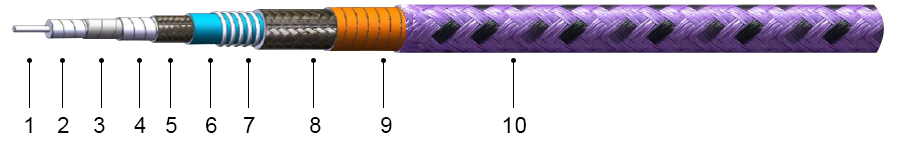

    （二）裸電纜結構
    1.內導體：鍍銀銅線
    2.介質：低密度聚四氟乙烯LDPTFE
    3.內屏蔽層：鍍銀扁銅帶編織
    4.中間層：低密度聚四氟乙烯LDPTFE
    5.外屏蔽層：鍍銀扁銅帶編織
    6.護套：氟化乙丙烯FEP
    7.內鎧甲：彈簧
    8.加強編織層：鍍錫銅絲
    9.防扭保護層：PTFE繞包帶
    10.外護套：PTFE纖維絲（紫+黑）

    （三）特性性能

    物理機械特性（以CT18P為例）
    護套外徑
    		8.20mm
    		0.323inch
    		拔插次數
    		＞5000
    重量
    		0.138kg/m
    		溫度范圍
    		-55℃ ~ +125℃
    最小彎曲半徑
    		動態80mm
    		動態40mm鎧甲抗壓
    		180N/25mm

    電性能（以CT18P為例）
    VSWR Max.
    		連接器
    		3GHz
    6GHz
    		18GHz
    SMA1.10:1
    		1.15:1
    		1.25:1
    N
    		1.10:1
    		1.15:1
    		1.25:1
    TNC
    		1.10:1
    		1.15:1
    		1.30:1
    電容
    		24.3pf/ft=80pf/m
    阻抗
    		50 Ohms
    傳播速率
    		83%
    屏蔽效率
    		＞90dB
    幅度穩定性≤±0.03dB@18GHz
    彎曲相位穩定性
    		≤±2.4°@18GHz

    電纜衰減及功率（以CT18P為例）

    		衰減（25℃）
    		平均功率（40℃，海平面，僅電纜）
    頻率（MHz）
    		dB/100ftdB/100m
    		Watts
    300
    		3.88
    		12.74
    		1438
    500
    		5.03
    		16.49
    		1111
    1000
    		7.14
    		23.41
    		783
    3000
    		12.4940.97447
    6000
    		17.83
    		58.51313
    1000023.25
    		76.28
    		240
    12000
    		25.57
    		83.90
    		218
    1800031.65
    		103.84
    		176
